AS8301

AS8301 — це мікросхема живлення DCDC з ізольованою потужністю

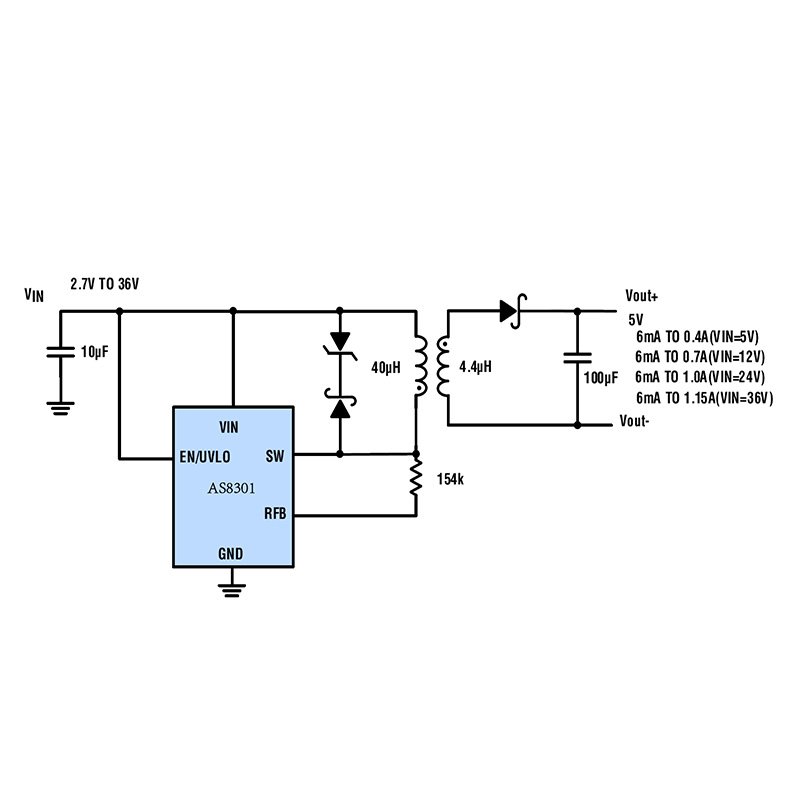

AS8301 — мікросхема імпульсного джерела живлення із зворотним ходом із мікропотужністю. Не потрібні сторонні обмотки та оптичні з’єднання, а вихідна напруга контролюється первинним зворотним зв’язком напруги. Вихідна напруга задається зовнішнім резистором, а зовнішні пристрої знижуються за допомогою вбудованої схеми компенсації та плавного пуску. Режим низьких пульсацій забезпечує високу ефективність системи за рахунок мінімізації вихідних пульсацій.

Пакет SOT23-5 об’єднує лампу DMOS живлення 1,2 А/65 В, а також усі високовольтні схеми та схеми логічного керування. AS8301 має діапазон вхідної напруги від 2,7 В до 42 В і може передавати потужність 6 Вт на ізольований кінець. Вбудована схема, граничний режим і режим низьких пульсацій роблять мікросхему простою у використанні.

Особливості продукту:

• Діапазон вхідної напруги від 2,7В до 42В

• Вбудована силова трубка MOS 1,2 A/65 В

• Низький статичний струм 140uA

• Перевантаження працює в граничному режимі

• Робота з невеликим навантаженням у режимі низьких пульсацій

• Вихідна напруга регулюється

• подвійна обмотка без оптопари

• Вбудована компенсація та програмне завантаження

• Захист від короткого замикання на виході

• відповідає автомобільному стандарту AEC-Q100

• Комплектація: SOT23-5

Застосування:

• Промислові, медичні

• Нова енергія

• Відключіть допоміжне джерело живлення

• Силовий модуль
