KP2202SGA

Високочастотний, високоефективний, квазірезонансний режим ШІМ-контролера

KP2202SGA — високочастотний високопродуктивний квазірезонансний ШІМ-контролер струмового режиму для автономних зворотно-ходових перетворювачів. Мікросхема інтегрує схему запуску високої напруги, яка забезпечує швидкий запуск і наднизьку продуктивність у режимі очікування. Мікросхема також інтегрує функцію виявлення збою вхідного живлення та розрядження конденсатора X, що вирішує проблему втрати в режимі очікування, викликаної опором розряду конденсатора X. Максимальна частота перемикання мікросхеми становить 500 кГц, швидкість руху висока, потужність висока, затримка невелика, а застосування нітриду галію та інших високочастотних пристроїв може значно покращити продуктивність продукту та зменшити обсяг продукту.

KP2202SGA працює в режимі «долина» з найвищою частотою, налаштованою через відповідний контакт, і з джиттером пікового струму для оптимізації ефективності електромагнітних перешкод. Чіп працює в режимі зеленого енергозбереження та режимі гикавки, а енергоспоживання в режимі очікування становить менше 30 мВт.

KP2202SGA інтегрований із повними функціями захисту, включаючи: захист VDD від зниженої напруги (UVLO), захист VDD від перенапруги (VDD OVP), захист від зниженої напруги на вході (BOP), захист від перенапруги на вході (LOVP), захист від розряду конденсатора X, захист від перенапруги на виході (OVP) , Обмеження циклічного струму (OCP), захист від перевантаження (OLP), захист від перевантаження вихідного струму (SOCP), вбудований захист від перегріву, зовнішній захист від перегріву, плавний пуск, переднє гасіння (LEB), захист розриву ланцюга CS тощо .

Основна особливість

• Інтегрована функція запуску високої напруги

• Інтегрований розряд конденсатора X

• Інтегрований захист від перенапруги на вході та захист від зниження напруги на вході

• Наднизький пусковий і робочий струм, енергоспоживання в режимі очікування <30 мВт

• Режим нижнього блокування, три максимальні робочі частоти (500 кГц, 300 кГц, 140 кГц)

• Надширокий діапазон живлення VDD 10-112 В

• Інтегрована технологія оптимізації EMI

• Робота в режимі легкої відрижки та оптимізація шуму

• Тип упаковки ССОП-10

• Вбудований захист із режимом самовідновлення:

• Захист VDD від перенапруги/пониженої напруги (VDD OVP/UVLO)

• Захист від перенапруги на виході (OVP)

• Захист від зниженої напруги на вході (BOP)

• Захист від перенапруги на вході (LOVP)

• Вбудований захист від перегріву (OTP)

• Зовнішній захист від перегріву

• Обмеження струму циклу (OCP)

• Захист від перевантаження вихідного струму (SOCP)

• Захист від перевантаження (OLP)

• Захист від аномальної перевантаження по струму (AOCP)

• Переднє заглушення (LEB)

• Захист від розриву контакту CS

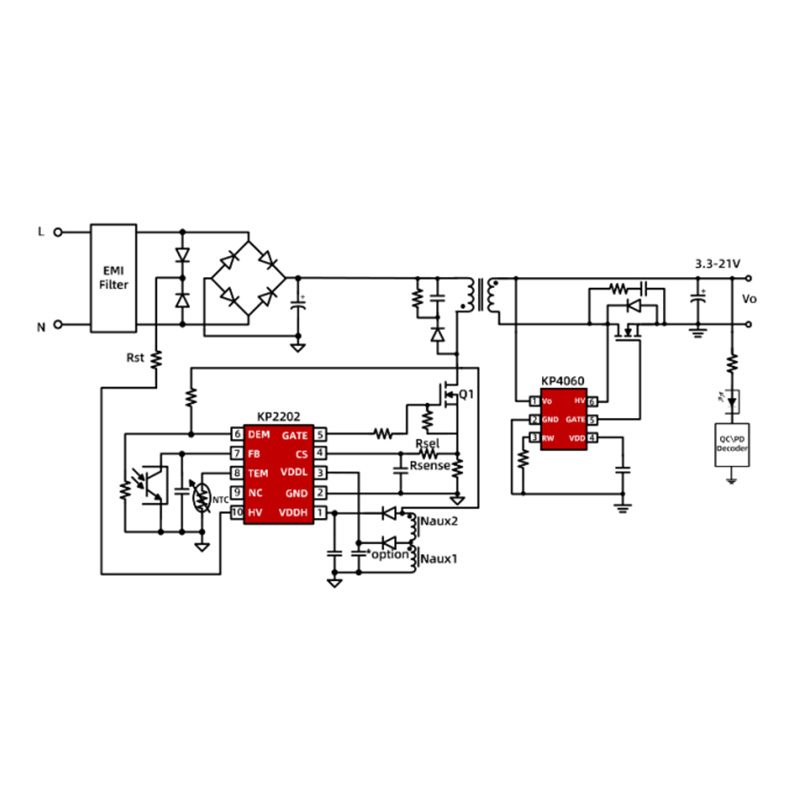

Типове застосування

• Зарядні пристрої та адаптери
