KP1511SPA

Високопродуктивний контролер постійної напруги PFC з підвищенням критичного режиму

KP1511SPA — це високоінтегрований контролер постійної напруги з підвищенням PFC, чіп використовує квазірезонансний режим роботи в поєднанні з технологією активної корекції коефіцієнта потужності для задоволення вимог щодо високого коефіцієнта потужності, наднизьких гармонійних спотворень і високої ефективності.

KP1511SPA внутрішня інтегрована технологія виявлення сигналу розмагнічування, у той час як інтегрована схема старту та живлення високої напруги 650 В, відсутність розмагнічування та джерела живлення виявлення допоміжної обмотки, лише кілька периферійних пристроїв, що значно спрощує конструкцію системи та витрати на виробництво.

KP1511SPA інтегрує повні функції захисту для забезпечення безпечної та надійної роботи системи, такі як: VDD функція захисту від зниженої напруги (UVLO), обмеження струму циклу (OCP), захист від перегріву (OTP), захист від перевищення вихідної напруги (OVP), захист від зниженої напруги на виході ( УВП) тощо.

Основна особливість

• Високий ККД в квазірезонансном режимі

• Не підтримує конструкцію допоміжної обмотки

• Інтегрована схема запуску та живлення високої напруги 650 В

• Технологія одноступеневої активної корекції коефіцієнта потужності

• Коефіцієнт потужності повної напруги >0,9, КНІ <10%

• Час запуску системи <200 мс

• Високоточний контроль постійного тиску

• Наднизький робочий струм

• Відмінне регулювання напруги мережі та навантаження

• Функції внутрішнього захисту:

Вихідний захист від перенапруги (OVP)

• Захист від зниженої напруги на виході (UVP)

• Обмеження струму циклу (OCP)

• Переднє заглушення (LEB)

• Захист від перегріву (OTP)

• Тип герметизації СОП-8

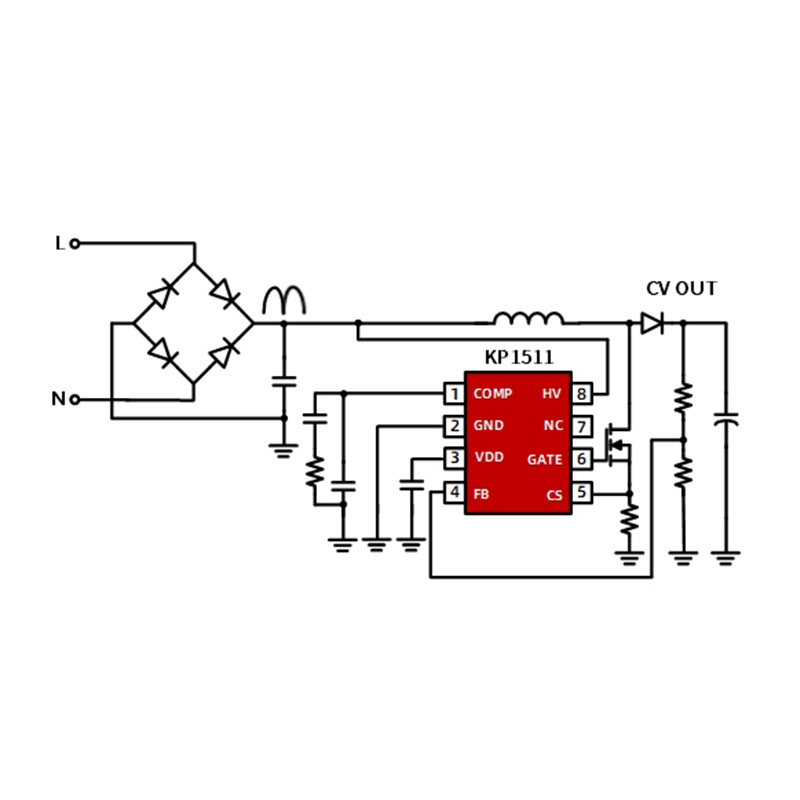

Типове застосування

• Потужні програми PFC
