KP2801SGA

Високоефективний квазірезонансний регулятор корекції коефіцієнта потужності постійної напруги

KP2801SGA — це високопродуктивний квазірезонансний (QR) контролер Boost типу (Boost) постійної напруги з корекцією коефіцієнта потужності (PFC). Чіп адаптивно працює в критичному режимі роботи (CRM) і режимі переривчастої роботи (DCM). Повне навантаження при роботі чіпа в CRM; Коли навантаження зменшується, чіп працює в DCM, а робоча частота знижується для підвищення ефективності системи. Завдяки оптимізації алгоритму керування CRM/DCM і компенсації прямого зв’язку напруги вхідної лінії чіп може легко досягти високого коефіцієнта потужності (PF) і низьких вхідних гармонік (THD), навіть якщо чіп працює в DCM. Крім того, чіп ще більше покращує ефективність малого навантаження завдяки режиму Burst і значно зменшує втрати системи в режимі очікування.

KP2801SGA Вбудована схема запуску та живлення під високою напругою без зовнішнього джерела живлення може забезпечити швидкий запуск та функцію живлення. Крім того, технологія виявлення розмагнічування без допоміжних обмоток спрощує проектування системи та знижує витрати на виробництво.

KP2801SGA повністю інтегрований із функціями захисту, зокрема: захист від зниженої напруги VDD (UVLO), захист від перенапруги VDD (VDD OVP), захист від зниженої напруги на вході (BOP), захист від зниженої напруги на виході (UVP), двоступеневий захист від перенапруги на виході (OVP), Обмеження струму циклу за циклом (OCP), захист від аномальної перевантаження по струму (AOCP), захист від перегріву (OTP) і захист від короткого замикання.

Основна особливість

• Вбудована схема високовольтного живлення 700В, час запуску <200мс

• Оптимізація ефективності малого навантаження та оптимізація втрат у режимі очікування

• Коефіцієнт потужності >0,95, КНІ <8%

• Оптимізація THD при невеликих навантаженнях

• Динамічна оптимізація продуктивності

• Підтримка однієї обмотки індуктивності

• Вбудована опорна напруга постійної напруги ±2% (@Tj=25℃).

• Тип герметизації СОП-8

• Функції внутрішнього захисту:

• Захист VDD від перенапруги/зниженої напруги (VDD OVP/UVLO)

• Захист від зниженої напруги на вході (BOP)

• Захист від зниженої напруги на виході (UVP)

• Двоступеневий вихідний захист від перенапруги (OVP)

• Обмеження струму циклу (OCP)

• Захист від аномальної перевантаження по струму (AOCP)

• Захист від перегріву (OTP)

• Захист від короткого замикання

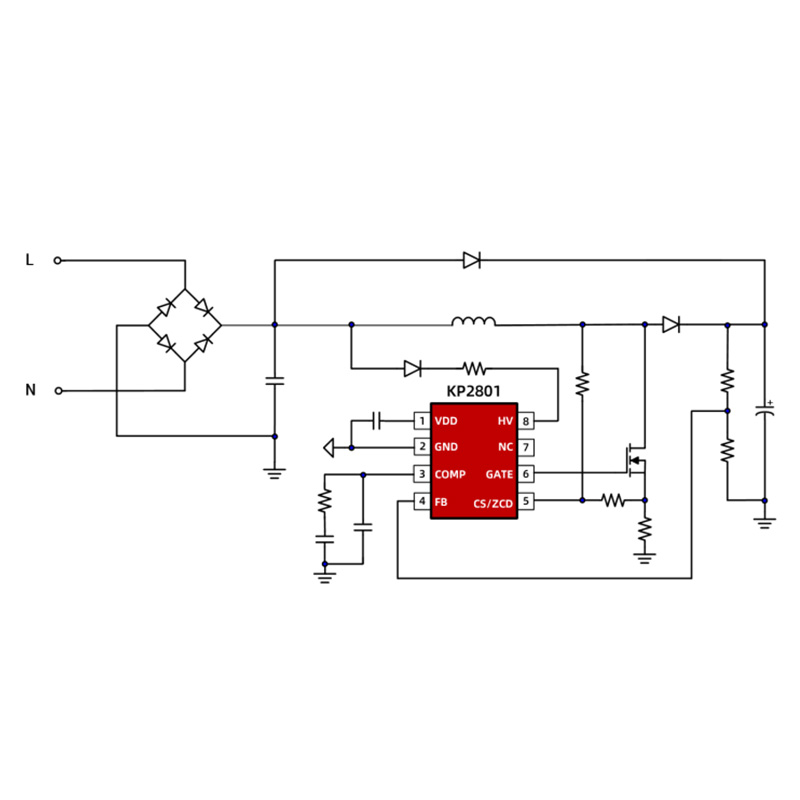

Типове застосування

• Блок живлення світлодіодного освітлення та адаптер живлення
