KP201LGA

Інтегрована функція постійного струму, ШІМ-контролер у режимі автономного струму

KP201LGA — це високопродуктивний ШІМ-контролер, розроблений для автономних джерел живлення зі зворотним ходом.

Завдяки інтеграції з універсальною технологією керування постійним первинним струмом мікросхема може підтримувати переривчастий і постійний режими, що підходить для ізольованих джерел живлення з постійним вихідним струмом.

KP201LGA має внутрішній високоточний генератор частоти перемикання 65 кГц з буфером для оптимізації роботи EMI. Чіп працює в режимі екологічного енергозбереження та режимі відрижки та може споживати електроенергію в режимі очікування менше 75 мВт.

KP201LGA інтегрує повні функції захисту, включаючи: захист VDD від зниженої напруги (UVLO), захист VDD від перенапруги (OVP), цикл за циклом обмеження струму, захист від короткого замикання (SCP), захист від перевантаження (OLP), захист від перегріву, плавний пуск, затискання VDD і захист від відкритого контакту CS.

Основна особливість

• Може підтримувати переривчастий режим, безперервний режим оригінальної технології постійного струму

• ±5% точність постійного струму; Точність постійного тиску ±1%.

• Споживання електроенергії в режимі очікування <75 мВт

• Фіксована частота перемикання 65 кГц

• Режим зеленого енергозбереження та режим гикавки працюють

• Наднизький пусковий і робочий струм

• Інтегрована функція тремтіння для оптимізації електромагнітних перешкод

• Інтегроване керування режимом струму з внутрішньою компенсацією нахилу

• Технологія постійного струму з інтегрованою мережевою напругою та компенсацією індуктивності

• Вбудований захист із режимом самовідновлення:

• VDD захист від зниженої напруги (UVLO)

• Захист від перенапруги VDD (OVP)

• Захист від перегріву (OTP)

• Обмеження струму за циклом

• Захист від перевантаження (OLP)

• Short Circuit Protection (SCP)

• Переднє заглушення (LEB)

• Захист розриву контакту CS

• Тип упаковки SOT23-6L

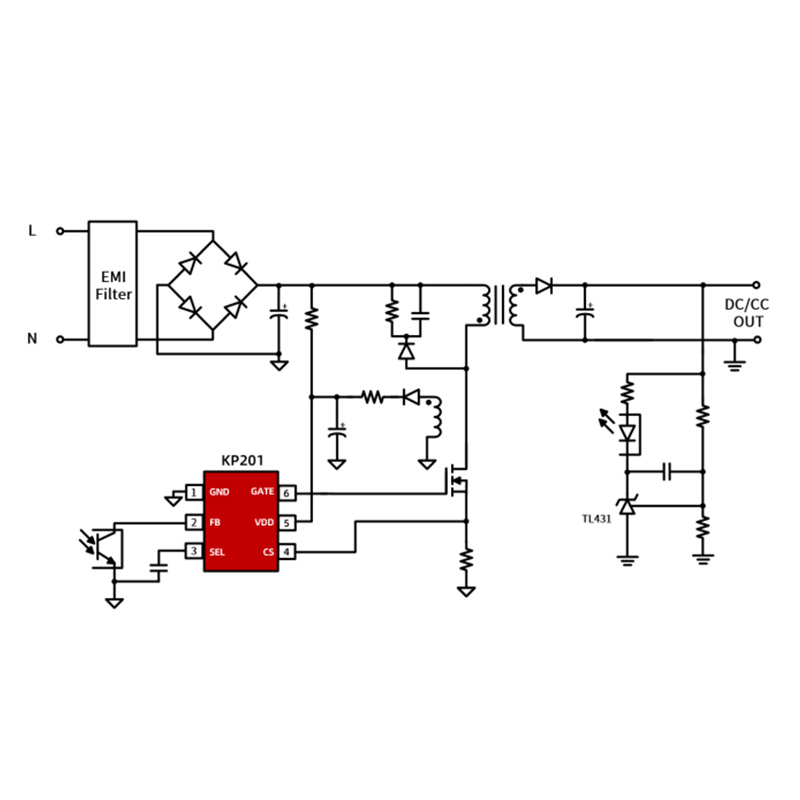

Типове застосування

• Зарядні пристрої та адаптери

• Джерело живлення моторного приводу
