KP2813ASGA

Контролер постійної напруги зворотного ходу з високим коефіцієнтом потужності, низьким рівнем гармонійних спотворень

KP2813ASGA — це контролер постійної напруги зворотного ходу з високим коефіцієнтом потужності, низьким загальним коефіцієнтом гармонійних спотворень і первинним керуванням. Мікросхема має вбудовану схему запуску високої напруги, яка може відповідати вимогам швидкого запуску та наднизького режиму очікування.

KP2813ASGA використовує квазірезонансний робочий режим, система має високу ефективність роботи, але також може отримати кращу ефективність ЕМС. Мікросхема може встановити найнижчу робочу частоту, яка може забезпечити стабільність вихідної напруги за умови повного діапазону навантаження та відповідати вимогам низьких втрат у режимі очікування. KP2813A оснащений адаптивним механізмом обмеження вихідної напруги зі ступінчастим регулюванням для прискорення динамічної реакції на навантаження для задоволення потреб різних програм.

KP2813ASGA повністю інтегрований із функціями захисту, зокрема: захист від зниженої напруги VDD (VDD UVLO), захист від перенапруги VDD (VDD OVP), захист від зниження напруги на вході (BOP), захист від перенапруги на виході (OVP), захист від зниження напруги на виході (UVP), обмеження циклічного струму (OCP), захист від аномальної перевантаження по струму (AOCP), захист від перевантаження (OLP), захист від короткого замикання (SCP), вбудований захист від перегріву (OTP), переднє гасіння (LEB) тощо.

Основна особливість

• Високий ККД в квазірезонансном режимі

• Коефіцієнт потужності повної напруги >0,95, КНІ <8%

• Градуйовані гармоніки відповідають IEC61000-3-2 класу C

• Вбудована схема високовольтного запуску, час запуску системи <300 мс

• Точність вихідного постійного тиску < ±3%

• Функція швидкого динамічного регулювання виведення

• Наднизький пусковий і робочий струм, енергоспоживання в режимі очікування <50 мВт

• Тип герметизації СОП-8

• Інтегровані функції захисту:

• Захист VDD від перенапруги/пониженої напруги (VDD OVP/UVLO)

• Захист від перенапруги на виході (OVP)

• Захист від зниженої напруги на вході (BOP)

• Захист від перегріву (OTP)

• Щотижневий терміновий поточний захист (OCP/AOCP)

Вихідний захист від короткого замикання (SCP)

• Захист від перевантаження (OLP)

• Переднє заглушення (LEB)

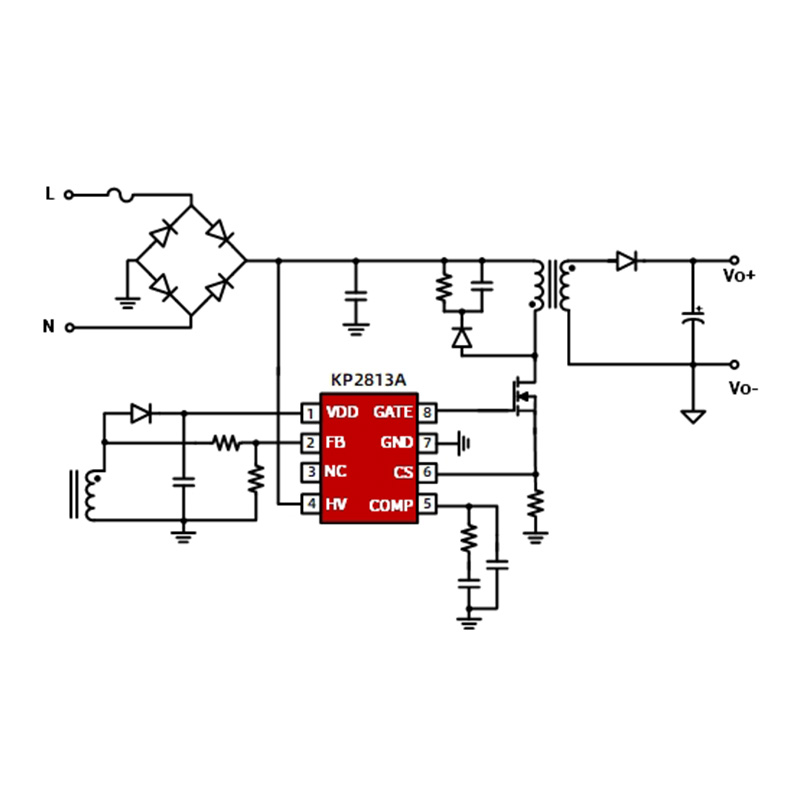

Типове застосування

• Інтелектуальне освітлення, ландшафтне освітлення

• Зовнішнє джерело живлення постійної напруги
