AS2561

Висока PF ізольована ШІМ затемнення (FLYBACK) Зовнішня мікросхема постійного струму MOS

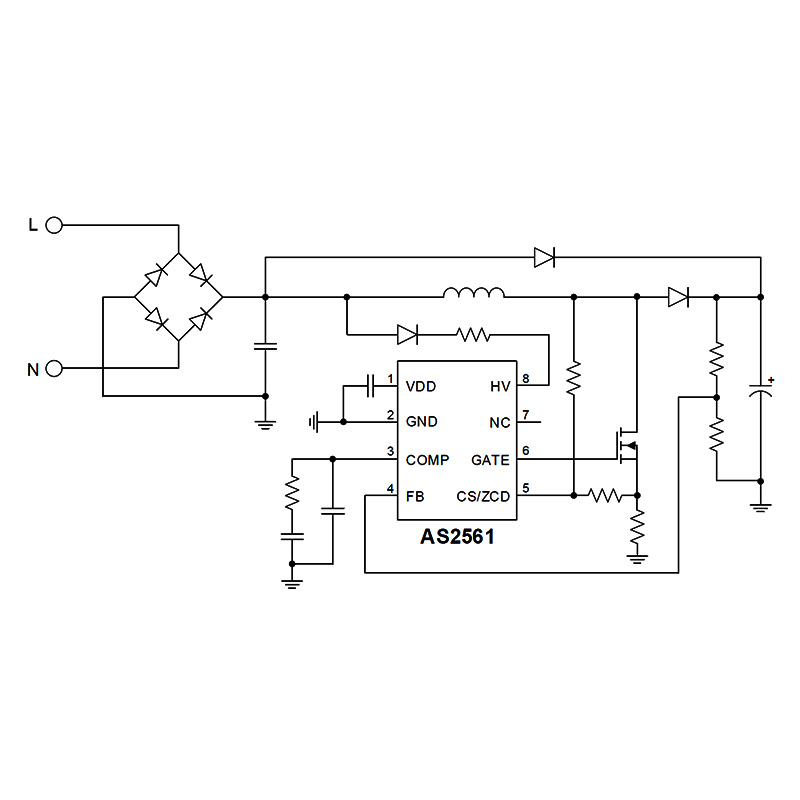

AS2561 — це високопродуктивний квазірезонансний (QR) контролер Boost типу (Boost) постійної напруги з корекцією коефіцієнта потужності (PFC). Чіп адаптивно працює в критичному режимі роботи (CRM) і режимі переривчастої роботи (DCM). Повне навантаження при роботі чіпа в CRM; Коли навантаження зменшується, чіп працює в DCM, а робоча частота знижується для підвищення ефективності системи. Завдяки оптимізації алгоритму керування CRM/DCM і компенсації прямого зв’язку напруги вхідної лінії чіп може легко досягти високого коефіцієнта потужності (PF) і низьких вхідних гармонік (THD), навіть якщо чіп працює в DCM. AS2561 має вбудовану високовольтну схему запуску та живлення, яка може бути швидко запущена та живлена ​​без зовнішнього джерела живлення.

Крім того, технологія виявлення розмагнічування без допоміжних обмоток спрощує проектування системи та знижує витрати на виробництво. AS2561 повністю інтегрований із функціями захисту, зокрема: захист від зниження напруги VDD (UVLO), захист від перенапруги VDD (VDD OVP), захист від зниження напруги на вході (BOP), захист від зниження напруги на виході (UVP), захист від перенапруги на виході (OVP), обмеження струму циклу (OCP), захист від аномальної перевантаження по струму (AOCP), захист від перегріву (OTP) і захист від короткого замикання.

Особливості продукту:

• Коефіцієнт потужності >0,95, КНІ <8%

• Споживання електроенергії в режимі очікування <75 мВт

• Вбудована схема живлення високої напруги 700 В, час запуску <200 мс

• Оптимізація ефективності малого навантаження та оптимізація втрат у режимі очікування

• Оптимізація THD при невеликих навантаженнях

• Динамічна оптимізація продуктивності

• Підтримує одну обмотку індуктивності

• Вбудована опорна напруга постійної напруги ±2% (@Tj = 25ºC).

• функція внутрішнього повного захисту

• Тип герметизації СОП-8

Застосування продукту:

• Блок живлення світлодіодного затемнення
