KP14622SPA

PF>0,9, High Precision, Depth Dimming Step-Down LED Driver Constant Stream Driver

KP14622SPA — це високоточна мікросхема керування світлодіодним драйвером постійного струму з коефіцієнтом затемнення PF>0,9. Неізольований понижуючий світлодіодний джерело постійного струму для повного діапазону вхідної напруги змінного струму. KP14622SPA підтримує вхідне затемнення ШІМ з мінімальною глибиною затемнення 0,1%, а також підтримує режим очікування зі споживанням енергії в режимі очікування менше 20 мВт.

KP14622SPA інтегрує силовий MOSFET високої напруги 500 В і схему джерела живлення високої напруги 650 В, яка може реалізувати незалежне джерело живлення мікросхеми без пускового опору та допоміжної обмотки, одночасно усуваючи традиційні зовнішні конденсатори VDD і конденсатори COMP. Це також значно економить вартість світлодіодного живлення, прискорюючи час запуску. Схема працює в квазірезонансном режимі струмопровідності критичної індуктивності. Технологія високоточної вибірки струму в поєднанні з внутрішньою компенсацією дозволяє отримати високу точність постійного струму та чудову швидкість регулювання входу/виводу.

KP14622SPA об’єднує різноманітні функції захисту, включаючи захист світлодіодів від обриву ланцюга, захист світлодіодів від короткого замикання, цикл за циклом захист від перевантаження по струму, захист від перегріву тощо, для підвищення безпеки та надійності джерела живлення світлодіодів. Напруга захисту від розриву світлодіода може постійно встановлюватися через контакт ROVP.

Основна особливість

• Вбудований силовий MOSFET високої напруги 500 В

• Коефіцієнт вхідної потужності >0,9

• Інтегрований джерело живлення високої напруги без конденсатора VCC

• Вбудований конденсатор COMP для компенсації контуру

• Високоточне керування струмом <±2%@±100% виходу

• Широкий діапазон ШІМ затемнення, 0,1-100%

• Високоефективний квазірезонансний режим роботи

• Низьке енергоспоживання в режимі очікування <20 мВт

• Функція захисту:

• Плавно регульований світлодіодний захист від обриву

• Світлодіодний захист від короткого замикання

• Поциклічний захист від надструму

• Захист від перегріву

• Тип герметизації СОП-7

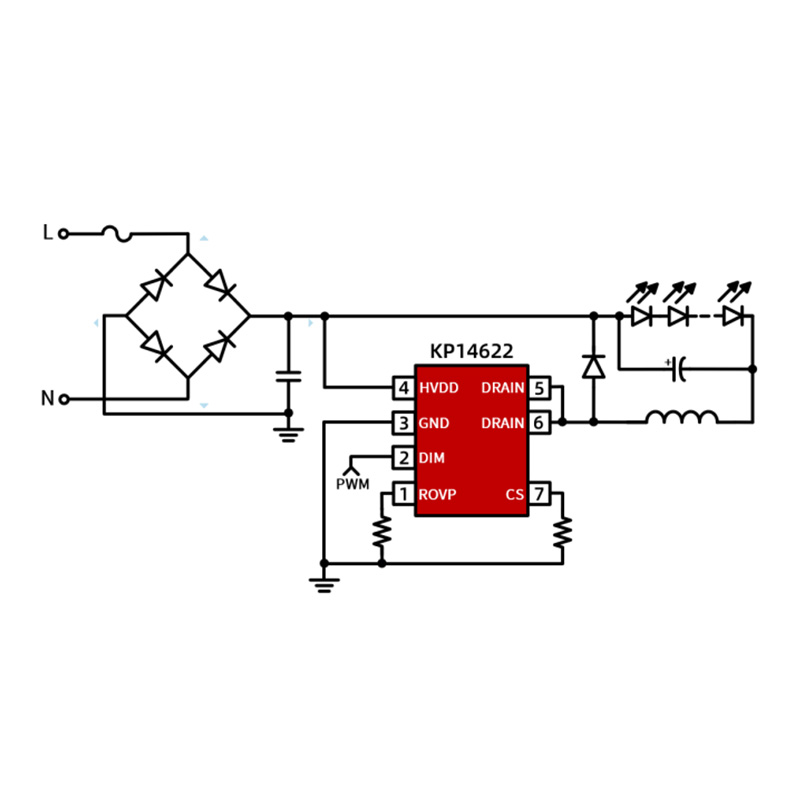

Типове застосування

• Розумні лампочки, розумні світильники тощо

• Інші застосування світлодіодного освітлення з затемненням
