KP18058ESPA

П'ять повних високовольтних лінійних світлодіодних чіпів затемнення

KP18058ESPA — це високоточна п’ятистороння світлодіодна мікросхема з лінійним постійним струмом і повною високою напругою, яка може незалежно налаштовуватися за допомогою інтерфейсу I2C (Inter-Integrated-Circuit Bus), підтримуючи різні режими затемнення. Канал CW — це аналоговий режим затемнення, канал RGB підтримує аналогове затемнення та режим затемнення чоппера, і кожен канал підтримує затемнення рівня сірого 1024, щоб відповідати вимогам затемнення в різних випадках.

KP18058ESPA CW ланцюг витримує напругу 500 В, може отримувати пряме живлення від входу змінного струму, керувати лампою високої напруги, максимальний струм 77,5 мА; Схема RGB витримує напругу 500 В, максимальний струм 48 мА, щоб відповідати лінійному постійному струму високої напруги RGB. Перевагою KP18058 є висока точність постійного струму та глибина затемнення 0,1%.

Інтегрована функція компенсації напруги в мережі KP18058ESPA, точка компенсації та нахил компенсації мають функцію вибору рейтингу, яка може легко задовольнити вимоги до постійної потужності високої та низької напруги без додаткових пристроїв. У той же час існує також вбудована функція захисту від перегріву, коли температура чіпа перевищує точку захисту від перегріву, чіп автоматично зменшує вихідний струм для забезпечення стабільності системи.

Основна особливість

• П'ять маршрутів затемнення

• I2C керує інтелектуальним затемненням, підтримує п'ять одночасних робіт

• Напруга каналу RGB 500В, максимальний струм 48мА

• Напруга CW канала 500В, максимальний струм 77,5мА

• Одноканальне затемнення рівня сірого 1024, глибина затемнення 0,1%

• ±5% вихідна точність постійного струму між мікросхемами

• Наднизьке енергоспоживання в режимі очікування <20 мВт

• Вбудована компенсація вхідної напруги

• Канал RGB підтримує як часткове затемнення, так і аналогове затемнення

• Інтегрована схема джерела живлення високої напруги 500 В

• Інтегрований захист від перегріву (OTP)

• Тип герметизації ЕСОП-8

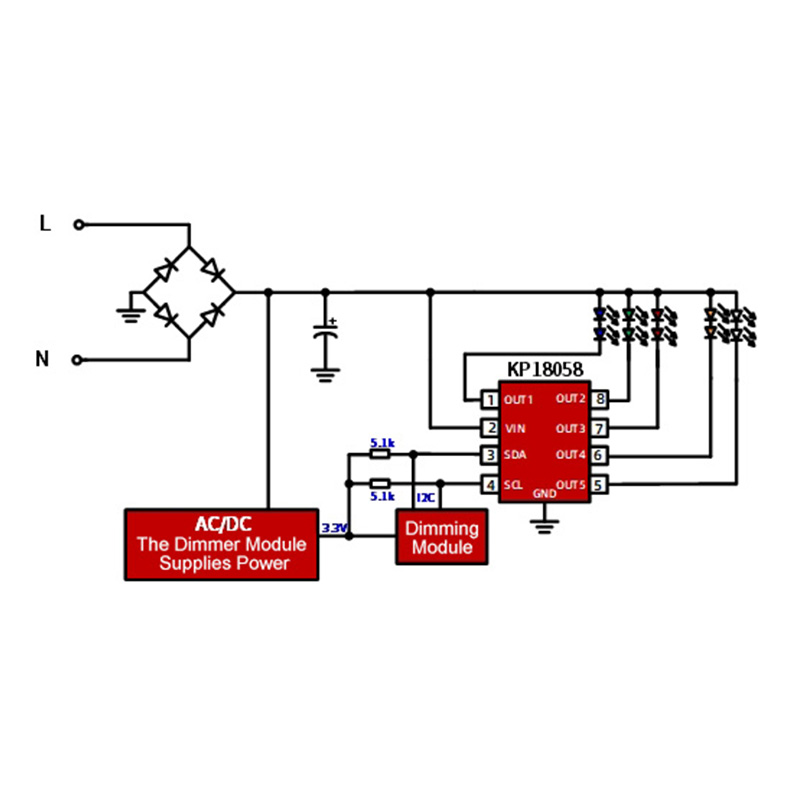

Типове застосування

• Розумна світлодіодна лампочка

• Інше світлодіодне інтелектуальне освітлення тощо
