KP1054AVPA

KP1054AVPA — це світлодіодний вимикач із високою інтеграцією та високою ефективністю

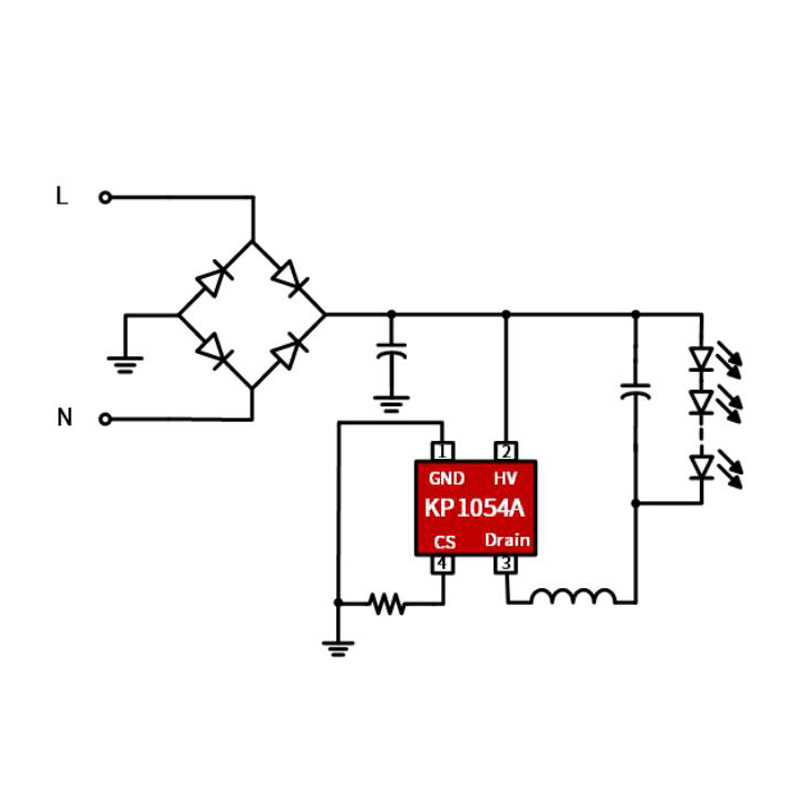

KP1054AVPA — це високоінтегрований перемикач живлення з квазі-резонансним понижуючим (QR-Buck) постійним струмом (CC) для додатків світлодіодного освітлення.

KP1054AVPA поєднує потужний MOSFET на 500 В, FRD на 600 В і контролер живлення в одній мікросхемі. IC також інтегрує високовольтну схему живлення LDO без VDD Cap і нову схему розмагнічування трансформатора, яка усуває допоміжну обмотку трансформатора. IC використовує квазірезонансний контроль для високої ефективності.

KP1054AVPA об’єднує функції та засоби захисту обмеження струму та гасіння переднього фронту, блокування низької напруги (UVLO), обмеження струму циклу за циклом (OCP), термозворот (OTP), захист від короткого замикання світлодіодів тощо.

Особливості

•  Інтегрований MOSFET 500 В

•  Інтегрована з 600V FRD

•  Інтегрований HV LDO

•  Без ковпака VDD і конструкції індуктора з однією обмоткою

•  Квазірезонансний для високої ефективності

•  ±4% регулювання CC

•  Дуже низький робочий струм HVDD

•  Вбудована компенсація CC лінії змінного струму

• Вбудовані засоби захисту:

•  Світлодіодний захист від короткого замикання

•  Вбудований термічний згин (OTP)

•  Обмеження струму від циклу до циклу

•  Заглушення переднього краю (LEB)

•  HVDD UVLO

•  Доступно з пакетом SOP-4

Додатки

•  Світлодіодне освітлення
