Модель KP1315SPA підтримує ШІМ і 0-10 В ізоляційні первинні мікросхеми постійного струму PSR з високою точністю та глибиною затемнення, що підходить для таких застосувань, як ізольовані джерела живлення освітлення середньої та високої потужності.

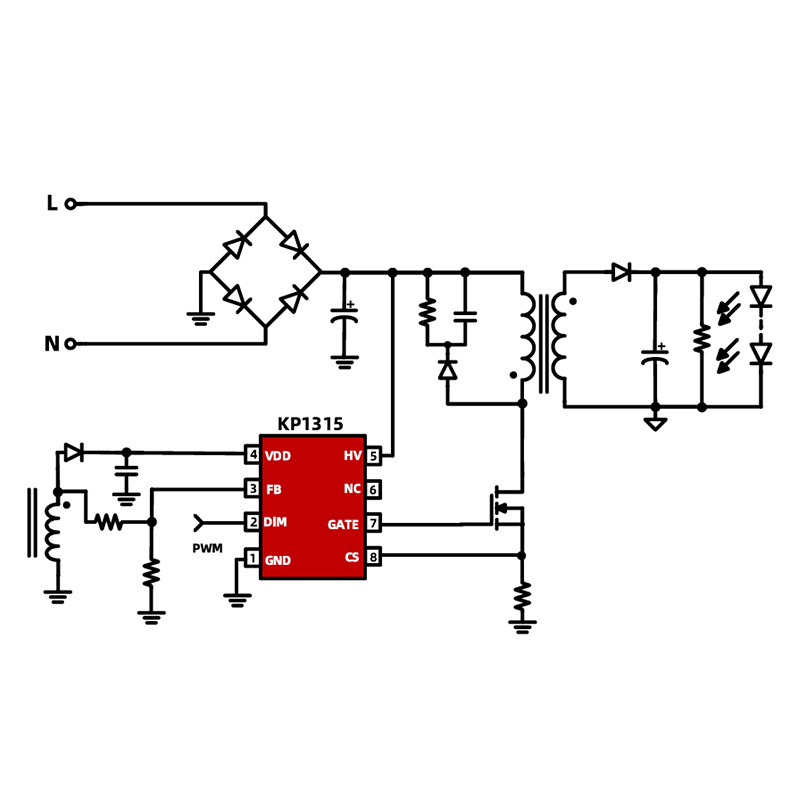

0-10 В з лінійним затемненням із ізольованою ШІМ-схемою затемнення
KP1315SPA — це високоефективний, квазірезонансний контролер основного світлодіодного драйвера постійного струму, який підтримує ШІМ-діммування та диммування 0-10 В з високою точністю та глибиною затемнення, підходить для таких застосувань, як ізольоване джерело живлення освітлення середньої та високої потужності. KP1315SPA має вбудовану схему запуску високої напруги для швидкого запуску.
У той же час мікросхема працює в режимі квазірезонансного керування, що може значно зменшити втрати при перемиканні та покращити ЕМС, підвищуючи ефективність. KP1315SPA також інтегровано з високоточним алгоритмом керування постійним струмом, який може легко досягти високої точності постійного струму, а також чудової напруги в мережі та швидкості регулювання навантаження. KP1315 об’єднує різноманітні функції захисту: захист VDD від зниженої напруги (UVLO), захист від перегріву (OTP), захист від струму тривалості циклу (OCP), захист від короткого замикання (SCP), захист від обриву ланцюга світлодіодів (OVP) тощо.
Підтримує затемнення ШІМ і затемнення 0-10 В
• Висока точність постійного струму ±3% при 100% струму світлодіода
• Широкий діапазон затемнення струму від 2% до 100%
• Сумісна частота затемнення ШІМ 600 Гц ~ 10 кГц
• Низьке енергоспоживання в режимі очікування:
<10mW@PWM затемнення
< 60 мВт при 0-10 В затемнення
• Високоефективна робота в квазірезонансном режимі
• Інтегрована схема високовольтного запуску
• Широкий робочий діапазон VDD від 8 В до 32 В
• Точний вихідний захист від перенапруги
• Відмінне лінійне регулювання та регулювання навантаження
• Відсутність шуму під час затемнення
• Інтегровані функції захисту:
• Захист світлодіодів від обриву та короткого замикання (OVP, SCP)
• Щотижневий термін струмового захисту (OCP)
• Захист від перегріву (OTP)
• Переднє заглушення (LEB)
• Тип герметизації СОП-8
• Світлодіодне освітлення високої потужності
