ДО КП1402АС

0-10 В з лінійним затемненням із ізольованою ШІМ-схемою затемнення

KP1402ASSGA — це високоточний перетворювач сигналу диммера з повною конфігурацією. Мікросхема може виявляти різні вхідні сигнали затемнення (включаючи сигнали затемнення напруги 0/1-10 В, 10-0/1 В, 0/1-5 В, 5-0/1 В, сигнали ШІМ із робочим циклом 0-100% і просте затемнення опору сигнали) і перетворити вхідний сигнал у відповідний ШІМ-сигнал робочого циклу. Використовується для налаштування вихідного струму світлодіодного драйвера.

KP1402ASSGA має різноманітні гнучкі функції конфігурації через зовнішній резистор, включаючи вихідну частоту, можна встановити інший струм виявлення вхідного сигналу, відповідну напругу вхідного сигналу затемнення або робочий цикл можна встановити, коли DIM OFF, мінімальний вихідний режим. можна встановити цикл і місце затиску для затемнення. Реверсивне логічне затемнення можна встановити на 0-5/10 В і затемнення з ШІМ.

KP1402ASSGA забезпечує дуже широку робочу напругу від 12 В до 100 В, що значно спрощує схему живлення мікросхеми. KP1402A також має захист від перегріву, який припиняє вихідні сигнали затемнення, коли температура занадто висока, для підвищення надійності системи.

Основна особливість

• Широка робоча напруга VCC від 12 В до 100 В

• Сумісність з різними режимами затемнення:

• Регулювання напруги: 0/1-10 В, 10-0/1 В, 0/1-5 В, 5-0/1 В

• ШІМ затемнення: 0.4k-2kHz

• Опір затемнення: 0-100kΩ

• Підтримує ШІМ позитивну та негативну логіку затемнення

• Вхідний струм виявлення контакту регулюється

• Частота вихідного сигналу затемнення плавно регулюється

• Порогове значення DIM OFF плавно регулюється

• Точку затиску затемнення можна регулювати

• Мінімальний вихідний робочий цикл безперервно регулюється

• Вбудований захист від перегріву

• Тип упаковки ССОП-10

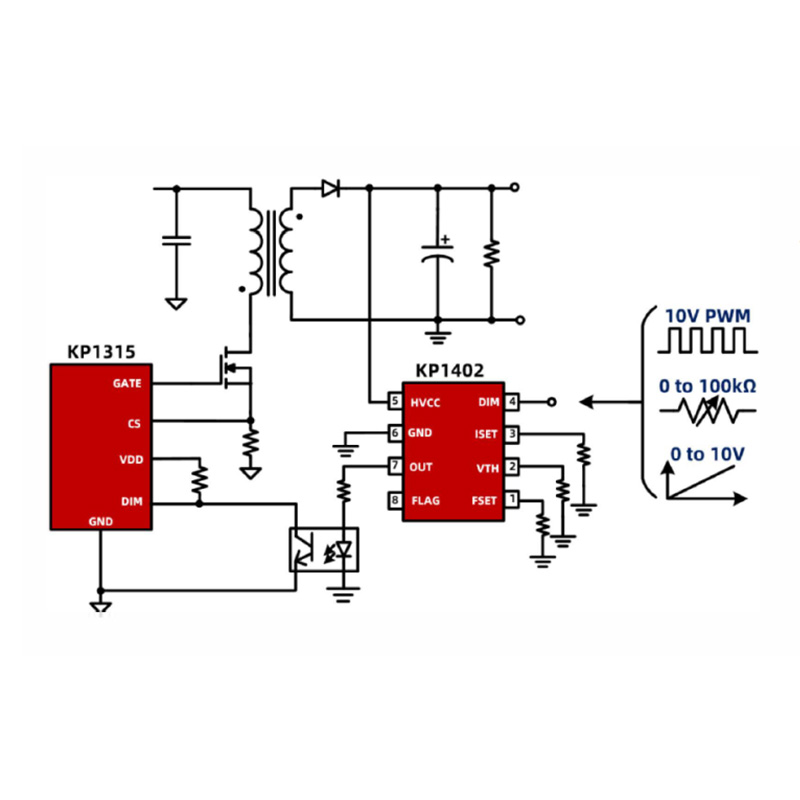

Типове застосування

• Диммований світлодіодний драйвер • Регулятор диммера • Комерційне світлодіодне освітлення
