AS2780

Квазірезонансний регулятор постійної напруги зворотного ходу з високим коефіцієнтом коефіцієнта потужності, низьким рівнем гармонійних спотворень (THD).

AS2780 — це контролер вихідної напруги постійної напруги з високим коефіцієнтом потужності, низьким загальним коефіцієнтом гармонійних спотворень і первинним боковим керуванням. Мікросхема має вбудовану схему запуску високої напруги, яка може відповідати вимогам швидкого запуску та наднизького режиму очікування.

AS2780 приймає квазірезонансний робочий режим, система має високу ефективність роботи, але також може отримати кращу продуктивність EMC. Мікросхема може встановлювати найнижчу робочу частоту, яка може гарантувати, що вихідна напруга системи не дрейфує в умовах легкого псевдонавантаження, і відповідає вимогам низьких втрат у режимі очікування.

Вбудований адаптивний механізм обмеження вихідної напруги KP2813 прискорює динамічну реакцію на навантаження для задоволення різних потреб застосування. AS2780 повністю інтегрований із функціями захисту, зокрема: захист від зниження напруги VDD (VDD UVLO), захист від перенапруги VDD (VDD OVP), захист від зниження напруги на вході (BOP), захист від перенапруги на виході (OVP), захист від зниження напруги на виході (UVP), циклічний струм Обмеження (OCP), захист від аномальної перевантаження по струму (AOCP), захист від перевантаження (OLP), захист від короткого замикання (SCP), вбудований захист від перегріву (OTP), переднє гасіння (LEB) тощо.

Основна особливість

• Високий ККД в квазірезонансном режимі

• Коефіцієнт потужності повної напруги >0,95, КНІ <10%

• Градуйовані гармоніки відповідають IEC61000-3-2 класу C

• Вбудований швидкий плавний пуск, час запуску системи <500 мс

• Точність вихідного постійного тиску ±3%

• Інтегрована схема запуску та живлення високої напруги 650 В

• Наднизький пусковий і робочий струм, енергоспоживання в режимі очікування <50 мВт

• Тип герметизації СОП-8

• Інтегровані функції захисту:

• Захист VDD від перенапруги/зниженої напруги (VDD OVP/UVLO)

• Захист від перенапруги на виході (OVP)

• Захист від зниженої напруги на вході (BOP)

• Захист від перегріву (OTP)

• Щотижневий терміновий поточний захист (OCP/AOCP)

• Вихідний захист від короткого замикання (SCP)

• Захист від перевантаження (OLP)

• Переднє заглушення (LEB)

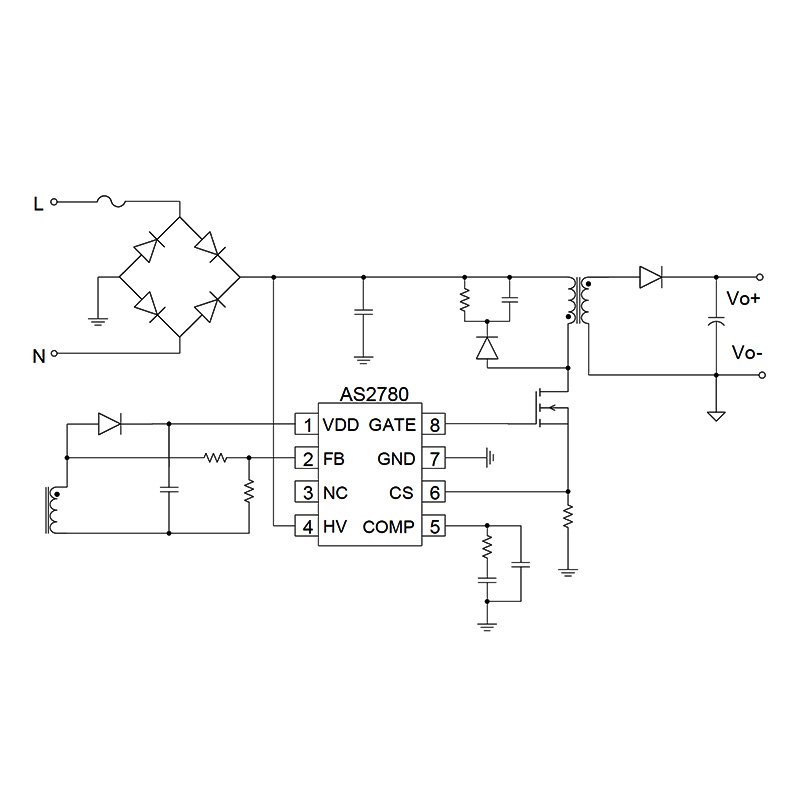

Типове застосування

• Інтелектуальне освітлення, ландшафтне освітлення

• Зовнішнє джерело живлення постійної напруги
