KP15051SPA

Високопродуктивний, недорогий автономний ШІМ-перемикач живлення

Серія KP15051SPA — це високопродуктивний недорогий перемикач живлення з ШІМ-регулюванням для автономних програм із низьким енергоспоживанням із простими периферійними схемами та меншою кількістю компонентів. У той же час вбудовані МОП-транзистори високої напруги можуть покращити стійкість системи до перенапруги.

На відміну від традиційних ШІМ-контролерів, KP15051SPA не має MOSFET-транзисторів з фіксованою тактовою частотою, а частоту перемикання системи можна регулювати автоматично відповідно до навантаження. У той же час чіп використовує багаторежимну технологію управління ШІМ, яка ефективно спрощує конструкцію периферійної схеми, покращує швидкість лінійного регулювання та швидкість регулювання навантаження, а також усуває звуковий шум у роботі системи. Крім того, внутрішній поріг виявлення пікового струму можна автоматично регулювати відповідно до фактичного стану навантаження, що може ефективно зменшити споживання енергії в режимі очікування в режимі холостого ходу.

KP15051SPA інтегрує повні функції захисту з самовідновленням: захист VDD від зниженої напруги, цикл за циклом обмеження струму, захист від вихідної перенапруги, захист від перегріву, захист від перевантаження та захист від перенапруги VDD.

Основна особливість

• Вбудований MOSFET високої напруги 500 В і схема запуску високої напруги

• Оптимізація шуму при невеликому навантаженні та покращення здатності системи запобігати перешкодам

• Багаторежимне керування, звук не працює

• Підтримує понижуючу та понижуючу топології

• Вихід 12 В за замовчуванням (підвіска ніг FB)

• Споживання електроенергії в режимі очікування <50 мВт

• Хороша швидкість лінійного регулювання та швидкість регулювання навантаження

• Інтегрована схема плавного пуску

• Функції внутрішнього захисту:

• Захист від перевантаження (OLP)

• Обмеження струму циклу (OCP)

• Захист від перенапруги на виході (OVP)

• Захист VDD від перенапруги, зниженої напруги та затискачів напруги

• Тип герметизації СОП-8

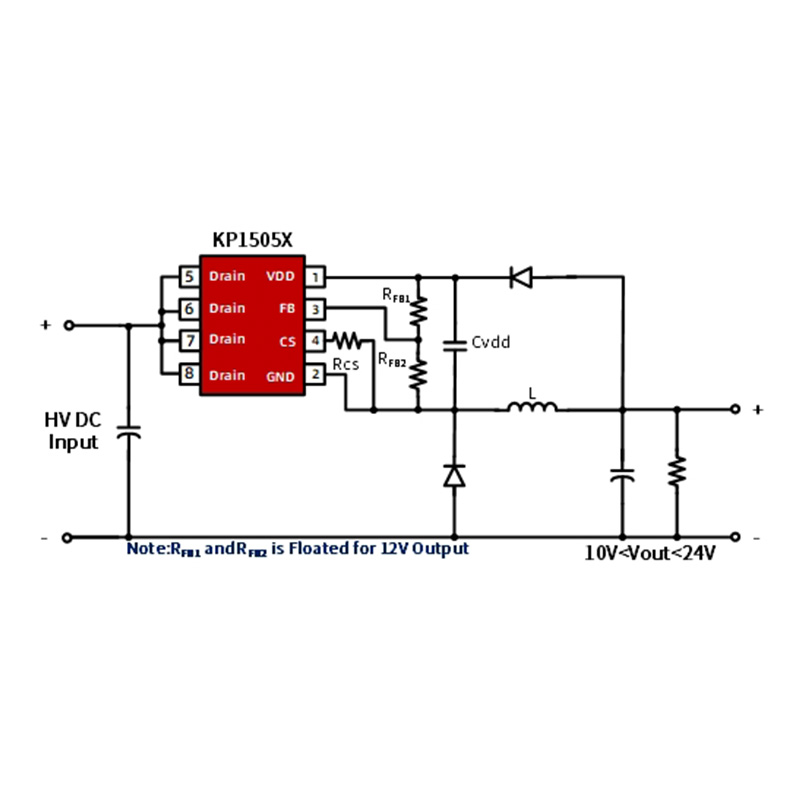

Типове застосування

• Інтелектуальне освітлення
