NE1189

Мікросхема синхронного випрямляча LLC

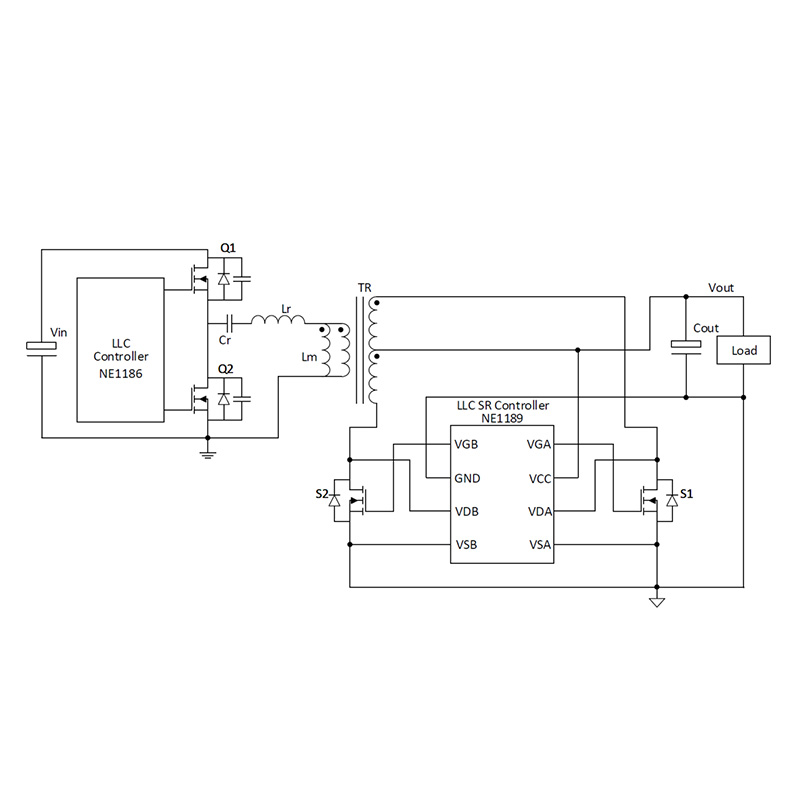

NE1189 — це високоефективна інтегральна система з контролером двоканального синхронного випрямляча (SR). Використовуючи відповідний метод приводу затвора та незалежні дискретизовані входи для досягнення максимальної ефективності навантажень у будь-якій ситуації, NE1189 працює в широкому діапазоні напруг живлення в діапазоні від 4,7 В до 38 В, наднизькому статичному струмі та двоканальних схемах драйверів для резонансних LLC вторинні обмотки трансформатора перетворювача з центральними відводами. Надзвичайно низький час затримки розповсюдження вимикання (10 нс) і висока здатність споживаного струму (~2,5 A) покращують напругу SR VDS.

Унікальна схема затиску VG добре працює, щоб запобігти проходженню VG через висновок VD без VCC шляхом швидкого підвищення, що дозволяє уникнути первинної сторони та вторинної сторони під час запуску системи, якщо SR VCC все ще нижче 2 В. NE1189 має належну функцію логічного захисту, внутрішнє логічне блокування та час двофазного блокування можуть зробити систему більш надійною.

Переваги продукту:

• Широкий діапазон напруги VCC, що працює від 4,7 В до 38 В

• Наднизький статичний струм < 90 мкА

• Запобігає виклику дзвінків DCM помилки та швидке завершення роботи на 10 нс

• Будь-яке значення Vth, сумісне з МОП-транзисторами VGA/VGB затискної схеми, коли VCC нижче 2 В

• Контакти VDA і VDB підтримують зниження піку негативної напруги до -3 В

• Диференціальні входи для індуктивних випромінювань і напруги джерела MOSFET транзисторів для кожного SR

• Вбудований двоканальний логічний замок

• Адаптивні драйвери воріт для максимальної ефективності
